巴塞利斯蛇x极速版,爱称小巴蛇,是一款手感非常优秀的鼠标,传感器是3369,已经能满足俺的办公和游戏需求。
如何给你的鼠标加装typec接口和大容量锂电池
如何给你的鼠标加装typec接口和大容量锂电池

它对俺来说哪里都好,除了一个致命缺点就是只支持1.5v的5号干电池供电由于之前有给鼠标改装的习惯,所以俺从拿到手的第一天开始就有diy滴想法,但是卖家还送了整整八个南孚电池,本着不浪费滴原则就用到了这阵子。

直到最近最后一节南孚的没电,才开始准备改造。

先从拆机开始

如何给你的鼠标加装typec接口和大容量锂电池

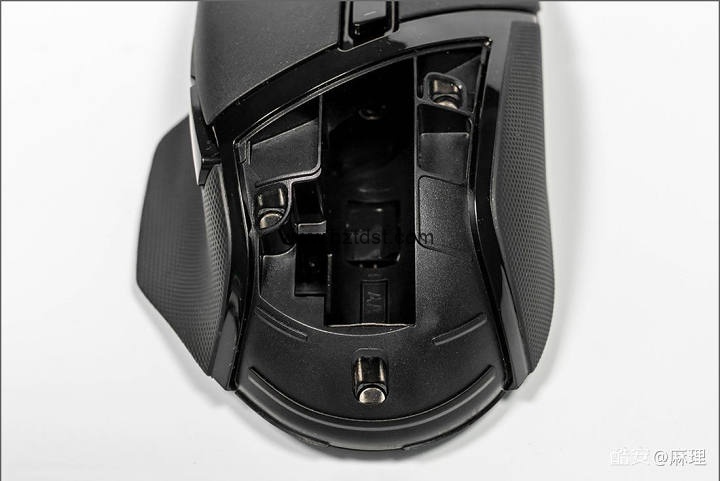

掀开电池盖子就能看到内部电池仓

然后从底部卸下四颗螺丝

如何给你的鼠标加装typec接口和大容量锂电池

可以看到电池仓非常拥挤,只能放下一节5号电池,不能说很拥挤只能说非常滴小气

第一步要做的就是把电池仓卸了换取最大空间,要注意的是小巴蛇的电池仓是直接热熔和上盖一起固定,要拆除只能用美工刀或水口钳强拆,是不可逆操作。

尽量贴着底部去修剪

如何给你的鼠标加装typec接口和大容量锂电池

电池仓盖的加强筋也要适当修剪短,原本作用是稳固5号电池,现在没用叻

如何给你的鼠标加装typec接口和大容量锂电池

然后选择放置typec充电模块的位置

如何给你的鼠标加装typec接口和大容量锂电池

可以看到头部空间非常狭窄,一开始也想过放到中间居中,试了下发现会超出体积,平放中间也会跟滚轮起冲突,so放弃居中的想法选择了这里。

如何给你的鼠标加装typec接口和大容量锂电池

前部左侧位置,在pcb板和底壳之间有非常充裕滴空间可以放置typec模块

如何给你的鼠标加装typec接口和大容量锂电池

用美工刀切出规整的方口,要符合模块的长宽高。

如何给你的鼠标加装typec接口和大容量锂电池

方口切好后就该简单的改造一下电路力!

图中圈出来的就是主板供电输入端的正负极座子,由于座子本身的高度太高会让整个锂电池可用高度减少,所以我们要去掉座子,直接用细导线引出正负极,降低高度的同时也方便之后操作。

如何给你的鼠标加装typec接口和大容量锂电池
如何给你的鼠标加装typec接口和大容量锂电池

去掉座子的正负极之间的间隙非常小容易焊在一起短路,操作电烙铁的时候要非常小心,俺用同色线完全是因为懒,再说一次锡线要选好牌子不然操作起来非常痛苦(鹿仙子是真不如白猴

指示灯同理,也要焊上四根细线

如何给你的鼠标加装typec接口和大容量锂电池

不要介意蜜汁焊点,实在是锡丝太屑力

保护板左右两边四个正负极都要引线出来,最外围的线接主板输入端,中间的线接typec模块。

模块的外观和接线端口长这样(

如何给你的鼠标加装typec接口和大容量锂电池

俺们滴锂电池只要接上B+B-就可以啦。

再给连接主板输入端之间的线路加一个稳压板,把3.7v降到1.5v就能给主板安全上电啦

如何给你的鼠标加装typec接口和大容量锂电池

在刚才切的方口位置用502或T7000胶水固定牢固,不上螺丝稍微合上看一下效果

如何给你的鼠标加装typec接口和大容量锂电池

一定不要用热熔胶,不然会被模块的热量融化如何给你的鼠标加装typec接口和大容量锂电池
所有电路都在pcb底部理线完成后用绝缘胶带做好隔离措施

如何给你的鼠标加装typec接口和大容量锂电池
如何给你的鼠标加装typec接口和大容量锂电池

电芯高度完全占据可用空间,看起来还是蛮和谐的ovo

最后就可以把所有零件都组装回去。

如何给你的鼠标加装typec接口和大容量锂电池

完全被电池塞满的尾部空间

如何给你的鼠标加装typec接口和大容量锂电池
如何给你的鼠标加装typec接口和大容量锂电池

插上数据线即可获得一只全新充电小巴蛇√
————————————————————————————————————————
