ftp模式分为主动模式(active mode)和被动模式(passive mode),ftp是tcp连接,所以要进行三次握手
1. active和passive模式的配置:
在命令行输入vim /etc/vsftpd/vsftpd.conf:
1> active mode:
pasv_enable=NO (passive模式关闭)
pasv_min_port=3000
pasv_max_port=4000
port_enable=YES (active模式开启)
connect_from_port_20=YES (即默认情况下,FTP PORT主动模式进行数据传输时使用20端口(ftp-data)。YES使用,NO不使用。)
2>passive mode:
pasv_enable=YES
pasv_min_port=3000
pasv_max_port=4000
设定在PASV模式下,建立数据传输所可以使用port范围的下界和上界,0 表示任意(1024 – 65535端口)。默认值为0。把端口范围设在比较高的一段范围内,比如3000-4000。
在linux上,如果不配置pasv_enable=NO,默认是passive模式。
2. service vsftpd restart 重启ftp服务;
3. 通过命令行连接ftp server:
1> active mode: ftp -A 3.3.3.3
active模式连接ftp server时一定要加-A
2> passive mode: 可以直接使用 ftp 3.3.3.3 也可以使用 ftp -p 3.3.3.3
4. ftp client: 192.168.168.169 ftp server: 3.3.3.3
1> active 模式:
在active模式下,如下图抓的包中,在命令连接部分(ftp类型的包),client端使用的端口是36439,这个端口是大于1024的任意端口,ftp server端用的端口是21:

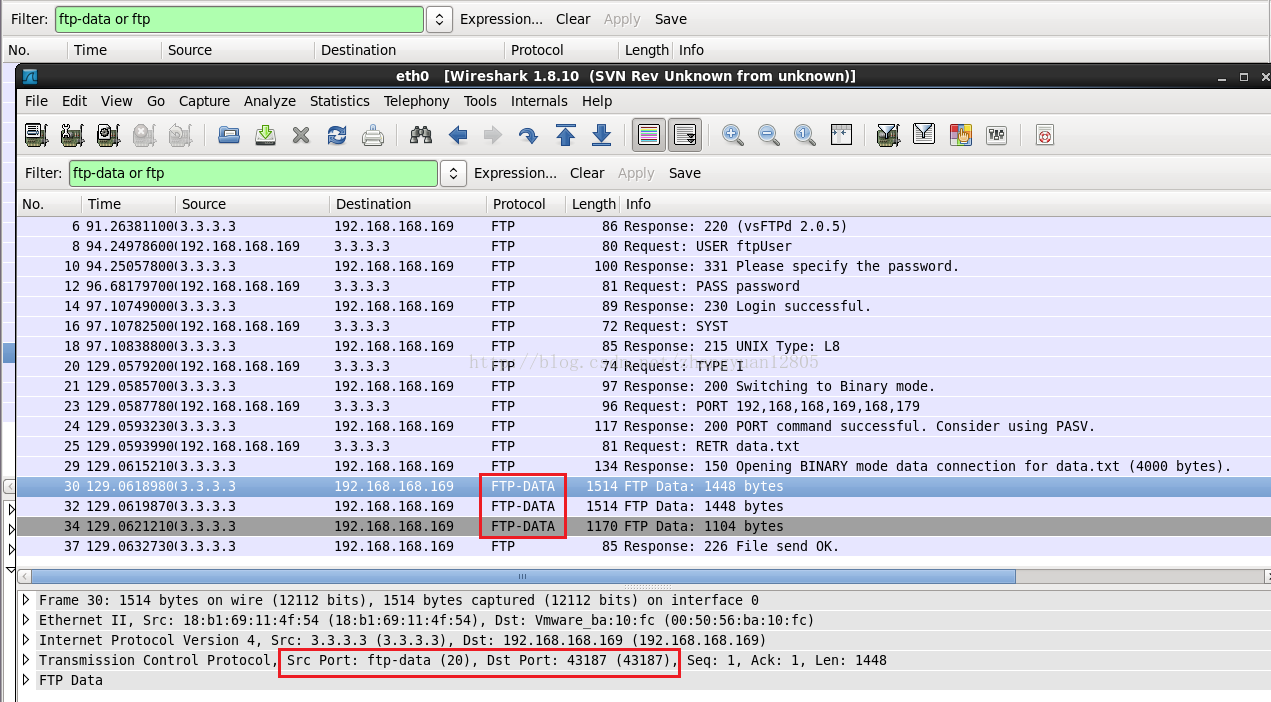

如下图,在active模式下,要传输数据时,ftp client通过第23个包通过21号端口告诉server数据传输联系端口43187(大于1024的任意端口),并进行listen,server端用端口20主动和client端43187建立数据传输通道,并传输数据(第30,32,34个包)。这里是server知道了client端的数据通道监听端口后,主动建立了数据传输通道,所以是主动模式。
在active模式下,数据传输部分(FTP-DATA类型的包),ftp-server端用的端口是20,默认情况下,FTP PORT主动模式进行数据传输时使用20端口,ftp-client端用的是43187端口,是上一步client发给server的数据传输监听端口。
总结:active 模式
passive 模式:
在passive 模式下,如下图所抓的包中,在命令部分(ftp类型的包),client端使用的端口是36434,这个端口是大于1024的任意端口,ftp server用的端口是21.
在passive模式下,如下图的第28个包,是由client端发起PASV(passive mode)的数据传输通道连接请求,所以为被动模式
而在passive模式的数据传输部分(FTP-DATA类型的包),ftp-server端用的端口是3542,这个端口是在/etc/vsftpd/vsftpd.conf文件中passive模式下设置的端口范围(3000-4000,可以自己设置)中任意选的一个端口,ftp-client端用的是53001端口,是大于1024的任意一个端口。
总结:
passive模式
一般来说,如果这个FTP服务器只对企业的内部局域网客户提供文件传输的服务,那么基本上两者的应用效果没有很大的差异。但是如果企业网络外部的用户也 需要通过互联网与FTP服务器进行文件传输的话,就会有很大的不同。这主要是因为,在数据通道建立的过程中,客户端会在另一个端口上监听等待连接,并利用 命令连接通道告诉服务器其监听的端口好。然后企业的边界路由器会将FTP的IP地址转换为合法的公网IP地址(假设企业由于公网IP地址有限,在边界路由 器上通过NAT服务向外部用户提供FTP连接)。如果此时采用的是自动操作模式的话,则在连接这个数据通道的过程中FTP服务器会主动跟边界路由器的端口 进行通信(因为FTP服务器认为这台边界路由器,其实就是NAT服务器,就是FTP客户段)。但是实际上不是,而且也有可能没有启用这个端口。为此客户端 与FTP服务器之间的连接最终没有建立起来。所以说,如果采用主动操作模式的话,当FTP服务器部署在NAT等服务器后面的时候,则FTP服务器与客户端 之间只能够建立命令连接通道,而无法建立起数据传输通道。如果FTP服务器与客户端之间还有防火墙的话,在连接的过程中也会出现以上类似的情况。
而如果是采用被动操作模式的话,是客户端主动跟服务期的20号端口进行连接的。为此在数据传输通道建立的过程中,即使中间有NAT服务器或者防火墙,也 会准确无误的连接到FTP服务器的数据传输接口。所以说,如果在客户端与FTP服务器之间存在防火墙或者NAT服务器等类似设备的话,那么在FTP服务器 部署的时候,最好采用被动操作模式。否则的话,很可能只能够建立命令连接通道,而无法进行数据传输。
在 FTP服务器部署的时候,其默认采用的是主动操作模式。如果企业FTP服务器的用户都是在内部网络中的,即不用像外部网络的用户提供FTP连接的需求,那 么采用这个默认操作方式就可以了。但是如果一些出差在外的员工或者员工在家庭办公时也需要访问企业内部的FTP服务器,而此时出于安全的考虑或者公网IP 地址数量的限制,企业往往会把FTP服务器部署在防火墙或者NAT服务器的后面,此时这个主动操作模式就不行了。如果企业中通过互联网来访问企业内部 FTP服务器的员工比较多的时候,那么最好能够一劳永逸的解决这个问题,即在FTP服务器上进行设置,强制客户端在连接的时候采用被动操作模式。相反如果 用户比较少的话,而且用户又具有一定的计算机知识,那么可以不在服务器上进行设置。而是在连接的过程中,通过FTP客户端来设置。如在某些FTP客户端 上,会有一个Passive Transfers等类似的选项。选中这个选项就表示以被动操作方式进行传输。而没有选中这个选项的客户端则仍然采用主动操作模式来进行连接。
总之,在FTP服务器部署的时候考虑是要采用主动操作模式还是被动操作模式,只需要记住一个原则,即如果把FTP服务器部署在防火墙或者NAT服务器的背 后,则采用主动操作模式的客户端只能够建立命令连接而无法进行文件传输。如果部署完FTP服务器后,系统管理员发现用户可以连接上FTP服务器,可以查看 目录下的文件,但是却无法下载或者上传文件,如果排除权限方面的限制外,那么很有可能就是这个操作模式选择错误。系统管理员告诉用户选择合适的操作模式, 基本上就可以解决文件传输的问题了。
